銘將機械

　　減水劑對石膏硬化體的力學性能的影響

　　減水劑的（de）加入降低了標準稠（chóu）度需水（shuǐ）量，從而在石膏結晶（jīng）後因水份蒸發形成的孔隙率減少致使密度增加，從而強度提高。另一方麵，減水劑改善了石膏晶體（tǐ）的結晶性狀，在（zài）保持流動度（dù）相同的（de）情況（kuàng）下，加入減水劑後石（shí）膏硬化體晶體（tǐ）結構中（zhōng）針（zhēn）狀晶體減少，且有大量結構較完整的柱板（bǎn）狀致密晶體及無定形（xíng）膠凝（níng）狀物質生成，晶（jīng）體長徑比減小，晶體間結點增多且接（jiē）觸點發育良（liáng）好，相互的（de）搭接更為緊密，形成較完整的結晶網絡係統，從（cóng）而改善石膏硬化體的力學性（xìng）能，使其強度得以提高。

　　摻加方法（fǎ）對建築石膏漿體的影響

　　考察了三種（zhǒng）常見摻法對減水劑作用效果的影響（xiǎng）

　　先摻：減水劑先以粉劑形（xíng）式與石（shí）膏混（hún）合均勻，再加水攪拌

　　同摻：減水劑先加入水中溶解（jiě），再加（jiā）入石膏攪拌

　　後摻：石膏加水30s後（hòu）再加（jiā）入減水劑。

　　三（sān）種（zhǒng）摻（chān）法中，先摻法對建築石（shí）膏的分散效果和增強作用一般均優於同（tóng）摻法和後摻法。

　　減水劑的不同（tóng）摻法的作用機製並不相同（tóng），主要表現（xiàn）為（wéi）：先（xiān）摻法主要（yào）是吸附分散作用，即（jí）減（jiǎn）水劑有機陰離子首先被建築（zhù）石膏（gāo）顆粒吸附，形成（chéng）穩定的具有一定電位的膠粒，從而阻止和減少絮狀體結構的形成，拌和物的流動性提高；後（hòu）摻法主要是吸附-膠溶-分散作用，即摻減（jiǎn）水劑之前絮狀（zhuàng）結（jié）構已經形（xíng）成（chéng），減水劑被吸（xī）附後不斷破壞這（zhè）些凝聚結構，釋放自由水，從而提高流動性；同摻法中，減水劑（jì）先溶於水（shuǐ），在水中形成穩定的膠束團，加入建築（zhù）石膏後，一方麵與水爭奪減水劑，另一方麵與水（shuǐ）形（xíng）成凝（níng）聚結構。綜上所述，正是由於這三種摻法的分散過程不同，建築石膏對減（jiǎn）水劑的吸附量不同，從而（ér）作用效果不同。

　　對建築石膏流動性的影響

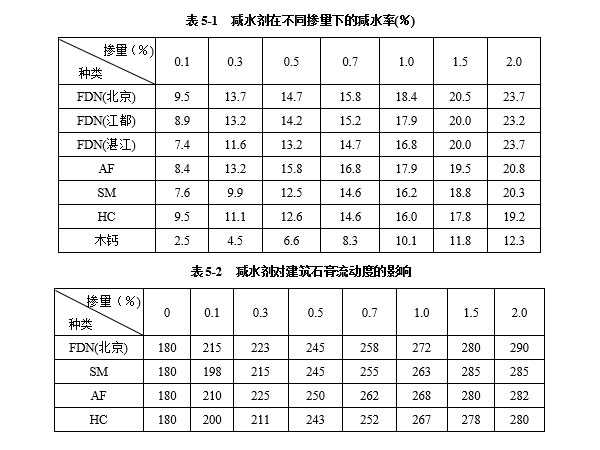

　　測定了常（cháng）用減水劑在（zài）不（bú）同摻量下建築石膏（gāo）在同一流動度(180±5mm)下水膏比，計算出減水劑的減水（shuǐ）率，以考察減水劑對建築石膏的分散效果，結果見表5-1。幾種（zhǒng）典型減水劑（jì）(在相同水膏比下（xià）)對建築石膏流動度的影響見（jiàn）表5-2。

　　上述減水劑對建築石膏均有不同程度的減水分散作用，其中萘磺酸係列(FDN)、蒽係(AF)、磺化三（sān）聚氰胺係(SM)、多羧（suō）酸（suān）係列(HC-200K)在石膏體係中減水效果較為明顯。並且在摻量（liàng）較小（xiǎo）時，其減水率提高較快，當摻量達到1.0％後，減水（shuǐ）率增長幅（fú）度明顯變緩。同種類型的減水劑，由於其原料和生產工藝的不同，對石膏的減水效果也不盡（jìn）相同。在相同摻量(1.0％)情況（kuàng）下，三種FDN的減水（shuǐ）率：FDN(北京18.4％)>FDN(江都17.9％)>FDN(湛江16.8％)。

　　由（yóu）表（biǎo）2可（kě）知，水膏比相同時，摻高效減水劑（jì）可大幅度增加流動度，並且流動度隨摻量的增加而增加，當摻量＜1.0％時，流動度增長速率較快，而後漸（jiàn）趨平緩。減水劑存在一個飽和摻量，超過飽和點後（hòu），再增加減水劑摻量，減水效果不再（zài）提高（gāo）。
