銘將機械（xiè）

　　在生（shēng）產磷酸的過程中，需要使用磷酸來對（duì）含有磷元素的礦石進行一係列處理，在處理（lǐ）過（guò）程中，硫酸很自然的和礦石（shí）發生了化學反應，這時產生的一種叫做硫酸鈣的化學（xué）物質沉（chén）澱下來，和其（qí）他的礦石中的不溶於水的物質結合在一起（qǐ），慢慢（màn）積（jī）累，這就形成了（le）磷石膏。

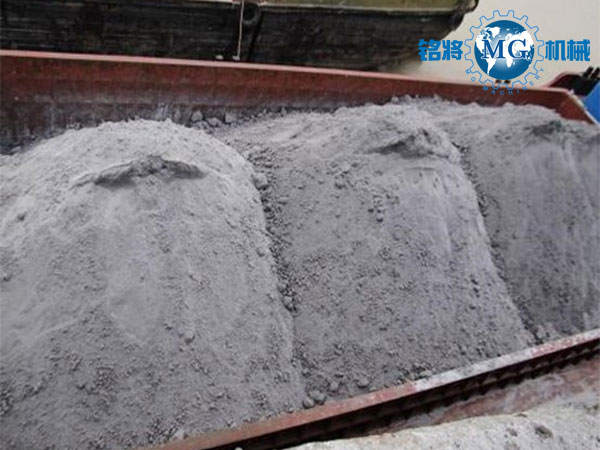

　　01、磷石膏中的有機物、共晶磷對（duì）其性能有什麽影響？

　　答：磷石膏中（zhōng）的有機物為乙二醇甲醚乙酸酯、異硫氰甲烷、43甲氧基正戊（wù）烷、33乙基32-43二氧戊烷，這些有機雜質（zhì）分布在二水石（shí）膏晶體表麵，它們的含量隨磷石膏顆粒度的增加（jiā）而增加，共晶磷含量（liàng）隨磷石膏顆（kē）粒度的（de）減小而增加。

　　有機物使磷石膏膠結材需水量（liàng）增加，消弱了（le）二水石膏晶體間的結合，使硬化體結構疏鬆，強度降低，浮選、水洗和911℃下的煆燒可消除有機物的影響。

　　共晶磷存在於半水石（shí）膏晶格中，水化時從晶格中溶出，阻礙半水石膏的水化，共晶磷可降低二水石膏析晶的過飽和度，使二水石膏晶體粗（cū）化，強度降低，一（yī）般的預處（chù）理（lǐ）不能（néng）消除共（gòng）晶磷的（de）影響，但在911℃下煆燒製備無水石膏時，可使共晶磷從晶格中析出。

　　02、雜質對（duì）磷石膏作為水泥緩（huǎn）凝劑有什麽影響？

　　答：水泥生產（chǎn）過程中需摻入天然石膏作為緩凝劑以防止速凝現象的產生（shēng）。磷石（shí）膏中的二水石膏對（duì）水泥同樣能起（qǐ）到緩凝效果，其中，磷石膏對水泥的緩凝作（zuò）用以可溶性磷為主，可溶性磷中以HPO對水泥的緩凝作用最（zuì）強，難溶性（xìng）磷和氟對水泥的緩凝作用很小。但一方麵由於雜質如P2O5等會阻礙（ài）水泥的早期（qī）水化速率，延（yán）長（zhǎng）凝結時間，對早期（qī）強度起著不利影響。且磷石膏（gāo）中含有的微量磷、氟（fú）等有害雜質（zhì）為粉（fěn）狀（zhuàng），含水量高，粘性強，在裝載、提升、輸送過（guò）程中易粘附在各種設備上，造（zào）成積料堵（dǔ）塞（sāi）；另一方麵，由於磷石膏中雜質的影響，使（shǐ）其在水泥粉磨（mó）溫度下與天然二水石膏的脫水情況存在差別。

　　天然石（shí）膏在水泥粉磨溫度下（xià）未產生脫水現象，其主要成分（fèn）仍是二（èr）水硫（liú）酸鈣；而（ér）磷石膏中（zhōng）硫酸鈣除了二水形式外，大（dà）部分以半水的形式存在，並出現無水形式。半水及無水形式的出現進一步表明（míng）磷石膏中雜質的存在使二水石膏脫水（shuǐ）溫度降低。半水石膏含量較高的時候，可能會引起閃凝等方（fāng）麵的問題出現。因此，水泥廠如選用磷石膏作為緩凝劑，必（bì）須（xū）對其進行預處（chù）理去除雜質，消除雜質的負麵影響，才能生產出性（xìng）能合格的產品。具體處理方（fāng）法為：通過分開粉磨的方式提高水（shuǐ）泥中各（gè）物料的活性（xìng），能夠減（jiǎn）弱（ruò）磷和氟對水泥（ní）凝結時（shí）間的不利影響。磷石膏經過2%的生石灰中和或800℃煆燒後，可以消除磷和氟對水（shuǐ）泥凝結時間的不利影響。

　　03、雜質對磷石膏脫水所得建築石膏性能有什麽影響？

　　答：磷石膏不通過除雜製備（bèi）的半（bàn）水石膏水化後的晶體結構，建築石膏硬化體（tǐ）為自（zì）形程度很高的長柱狀二（èr）水石膏晶體，且有無定型（xíng）的膠凝物質。磷石膏膠結材硬化體則為塊狀，較為分散（sàn），晶體結構的不緊密性對抗壓強度較為不利。磷石膏中雜（zá）質對其所製（zhì）備的半（bàn）水石膏宏觀性能的影響則表現在可溶性P2O5，會影響石（shí）膏製品（pǐn）的（de）外觀形態，延緩凝結時間。可溶性氟則在石膏製品中緩慢（màn）地與石膏發生發應，釋放一定的酸性鈉、鉀的離子會造成製品表麵晶化。有機物（wù）則對半水石膏硬化（huà）時生（shēng）成二水硫酸鈣的反應產生阻礙，延緩半水石膏的凝結時間，且對石膏製（zhì）品的顏色也有一定影響作用。因此，由（yóu）磷（lín）石膏製（zhì）備半水石膏時，必須對（duì）磷石膏（gāo）進行預處理以（yǐ）獲得性能穩定且雜質（zhì）含量符合建材行業要求的二水石（shí）膏後，才能對其進行煆燒（shāo）製（zhì）備半水石膏。從目前的研究結（jié）果來看，磷石膏在通過不同（tóng）方式（shì）的預處理後製備的建築石膏物理力學性能可以達到相應的標準要求。

　　現如今，對磷石膏的利用在國內雖然已經小有進（jìn）展，幫助番茄影视將解決了一部分汙（wū）染和再利用問題，目前我國磷（lín）石（shí）膏的利用（yòng）率還不高，磷石膏的其他作用（yòng）還需要番茄影视繼續開發。
