銘將機（jī）械

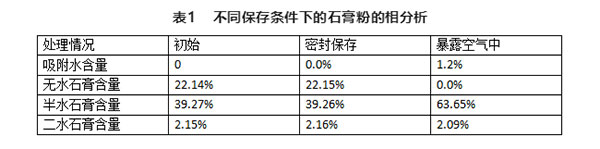

　　取同一袋建築石（shí）膏，分成（chéng）兩份，一份密封保存1個月，另一份暴露在（zài）標準試驗室的環境中1個月。然後（hòu）分別測試不同存放條件下的石膏粉的相組成，見表1。

　　經過一個月的（de）存（cún）放，在標準試驗室的（de）環境（jìng）下的石膏粉中的無（wú）水石膏已經全部轉化成為半水石膏，而二水石膏的含量基（jī）本保持不變。密封保存的石膏粉存放-一個（gè）月，其相組成未發生（shēng）明顯變化。暴露存放（fàng）的石膏粉相組成發生變化，主（zhǔ）要（yào）是因為II型無水石膏具有很強的活（huó）性，可以和空（kōng）氣中（zhōng）的水分（fèn）發生反應而轉變成半（bàn）水（shuǐ）石（shí）膏。

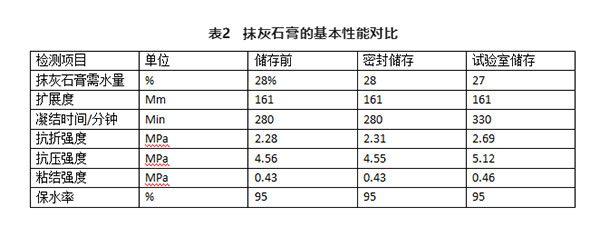

　　不同儲存條件的建築石膏配製成的抹灰石膏測試結果對比見表3。密封（fēng）儲存一個月的建築石膏與儲（chǔ）存前的建（jiàn）築石膏性（xìng）能無明顯差別，而在試驗室環境（jìng）下存放的建築石膏配製的抹灰石膏差別明（míng）顯。其需水量較儲存前的建築石膏配製抹灰石膏（gāo）用水（shuǐ）量降（jiàng）低1%，凝結時間明（míng）顯延長，力學強度明顯提高。

　　通過相組成分析得出（chū），引起抹灰石（shí）膏性能變化的原因是（shì）石膏粉中的II型（xíng）無水石膏轉（zhuǎn）變成半水（shuǐ）石膏所（suǒ）致。熟石膏粉（fěn）中含不穩定的III型（xíng）無水石膏使得產品質量不穩定難以控製。建築石膏陳化的最佳狀態為（wéi）:無水石膏基本轉化完（wán），β-半水石膏含量達（dá）到最（zuì）高值（zhí），此時（shí）標準稠度用水量最小，強（qiáng）度達到最高值。

　　不同儲存條件（jiàn）對抹灰石膏抗開裂性能的影響，取不同儲存（cún）條件的建（jiàn）築石膏分（fèn）別配製成抹灰石膏，然後做抗裂試驗。儲存前和密封存儲的建（jiàn）築石膏配製成抹灰石（shí）膏（gāo）後，其抗裂性能差（chà）別不明顯（xiǎn），裂縫成不規則龜裂，多且深（shēn）。而用試驗室敞開存放的建築石膏（gāo）配製成的抹（mò）灰石膏其抗裂性能明顯提高。即使在風（fēng）速2~2.5m/s的環境下，抹成厚度不均的楔形的試（shì）件也無開裂現象。試驗室敞口存（cún）放可（kě）以使（shǐ）II型無（wú）水石膏轉變成為半水石膏，從而解決了III型無水（shuǐ）石膏存在引起抹灰石膏的開裂問題。
