銘將機械

　　細集料是抹灰（huī）石膏砂漿的（de）主要組分（fèn），約占抹灰（huī）石膏（gāo）砂漿體積總量的50%～60%，其性質（zhì）的（de）好壞將直（zhí）接影響到新拌抹灰（huī）石膏砂漿（jiāng）和硬化（huà）後抹灰石膏砂漿的性能，如和易性、強度、耐久性等。已有文獻（xiàn）介紹，減水劑（jì）對（duì）抹灰石膏砂漿中（zhōng）砂子含（hán）泥量十分敏感，既能影響抹（mò）灰石膏（gāo）砂（shā）漿的塌落（luò）度損失，在（zài）砂子含泥量超過（guò）3%時還會對強度產生不利影響。事實上，除了砂子含泥量（liàng）之外（wài），砂（shā）子的其他性質也將對聚羧（suō）酸減水劑的適應性產生影響（xiǎng），進而影響抹灰石膏砂漿的各項（xiàng）指標。

　　（1）細集料對和易性的影響（xiǎng）

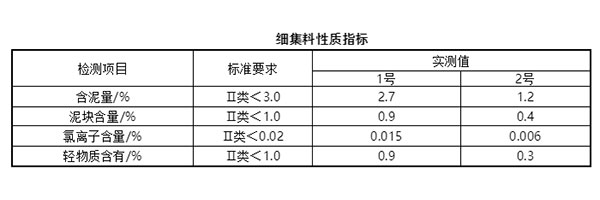

　　下圖中列出國家標準GB14684-2001中規定的1號砂（shā）與2號砂兩種（zhǒng）細集（jí）料的性質指標（biāo）。采用2號砂子（zǐ）拌製的抹灰石膏砂漿沒有出現分層、離析，也沒有（yǒu）出現（xiàn）泌水現場（chǎng），黏聚（jù）性和保水性較好，而采用1號砂子拌製的抹灰石膏砂漿出現了泌水現（xiàn）象，和易性欠佳。

　　使（shǐ）用同一種砂（shā）子，選取不同組膠凝材料時，抹（mò）灰石膏砂漿的和易（yì）性基（jī）本（běn）一致，說明該工（gōng）程（chéng）現場使用的膠凝材料對抹灰石膏（gāo）砂漿和易性無不良影響。而（ér）在膠凝材（cái）料相同，砂子不同時，均需增加外加劑（jì），才能勉強達到施工要求（qiú）。此外，1號砂子比2號砂子拌（bàn）製的抹灰（huī）石膏砂漿含氣量高，含氣量偏高將會影響抹灰（huī）石膏砂漿的後期強度。

　　（2）原因分析

　　影響抹灰石膏砂漿和易性的（de）因素很多，如單位用水量、石膏（gāo）品種、石膏與外加（jiā）劑的適應性（xìng）、集料性質（zhì）、石膏（gāo）的數量、石膏漿的稠度、砂（shā）率（lǜ），以及（jí）環境條件（如（rú）溫度、濕度（dù）等）、攪拌工藝等。根據以往的經驗認為，在配合比（bǐ）一定（dìng）的（de）抹灰石（shí）膏砂漿設計中，對抹灰石膏（gāo）砂漿和（hé）易性影（yǐng）響最大的是膠凝材料和外加劑，尤其是近年來外加劑的廣泛使用所引（yǐn）起的膠（jiāo）凝材料石膏適應性問題（tí）層出不窮。但事實證明細集料的性質，以及細集（jí）料與外加（jiā）劑的適應性對抹灰石膏砂漿的和易性也有（yǒu）很大（dà）的影響，有時能直接決定拌製（zhì）的抹灰石膏砂漿（jiāng）和易性的好壞（huài）。

　　（3）細集料（liào）的性質

　　1號砂偏細，細度模數隻有2.2，而且（qiě）級配不良（liáng），出現中間（jiān）級配脫節的現象。一般來說，細集料越（yuè）細，比表麵積越大，需要越多的石膏漿來潤（rùn）濕，使得抹灰石膏砂漿拌合物的流動性降低。砂的級（jí）配不良，以至（zhì）空隙率和比表麵積過大，需要消耗更多的石膏漿（jiāng）才能（néng）使抹灰（huī）石膏砂漿獲得一定的流動（dòng）性，對抹灰石膏（gāo）砂漿的密實性、強度、耐久性等性能也（yě）會有一定影響。

　　砂子中的（de）泥會吸附一定量的外加劑，同等條件下（xià）相（xiàng）當於（yú）減（jiǎn）少了外加劑的摻量，使抹灰石膏砂漿達不（bú）到預期效果。此外，泥（ní）的顆粒極細（xì），會黏附在砂粒表麵，影響砂粒與石膏漿體的黏結，導致新拌抹灰石膏砂漿和易性不佳。而當泥以團塊（kuài）存在時，會在抹灰（huī）石（shí）膏砂漿中形成薄弱（ruò）部分，對抹灰石膏砂漿的質量危害更大。

　　砂子（zǐ）中氯離子含量較高，有可（kě）能（néng）是將海砂混入河砂中使用。海砂（shā）的吸附能（néng）力大於河砂，使得新拌抹灰石膏砂漿和易性變差。

　　輕物質多為輕質多孔結構，可吸附外加劑還會使砂子的（de）蓄水量增大，它的存在降低了抹灰石膏砂漿中外加劑的有效摻量，若黏結（jié）在骨料表麵，還會破（pò）壞石膏漿包裹（guǒ）集（jí）料的（de）粘結力，起隔層的反作用。

　　（4）控（kòng）製措施

　　從原因分析中不（bú）難看出，細集料含泥量、氯離子含量，以及輕物質含量顯著（zhe）影響外加劑效（xiào）用和摻量，究其原因是其對外（wài）加劑（jì）會有很強的吸附作用，消耗掉了相應外加劑用量的效能。因此，如何降低細集料對抹灰石膏砂漿外加劑的吸附是解決問題的關鍵所在。

　　文章來（lái）源：砂漿與保溫
